Отопление и охлаждане на 42 еднофамилни къщи с 3 каскадни термопомпи вода-вода
42 Къщи с централизирана инсталация
Местоположение: Алкоркон - Мадрид , Испания
Година: 2018
Термопомпа: Геотермална термопомпа компакт
Модел: 3 x ecoGEO HP3 15-70 kW
Мощност: 210 КW
Производителност: Отопление, активно охлаждане и битова гореща вода
Създадена е жилищна кооперация Scaya Alcorcón Sociedad с изисквания за висока енергийна ефективност и икономии на ОВК система и производство на топла вода от 42 еднофамилни къщи в община Алкоркон в Мадрид. Жилищният проект се състои от 42 долепени еднофамилни къщи. Има пет типа, диференцирани по размер и разпределение. Всяка от тях има два обитаеми етажа и гараж. Жилищата са с площ между 68м2 и 150м2 с подово отопление на два етажа (партер и първи етаж). Общата отопляема площ е 4566м2.

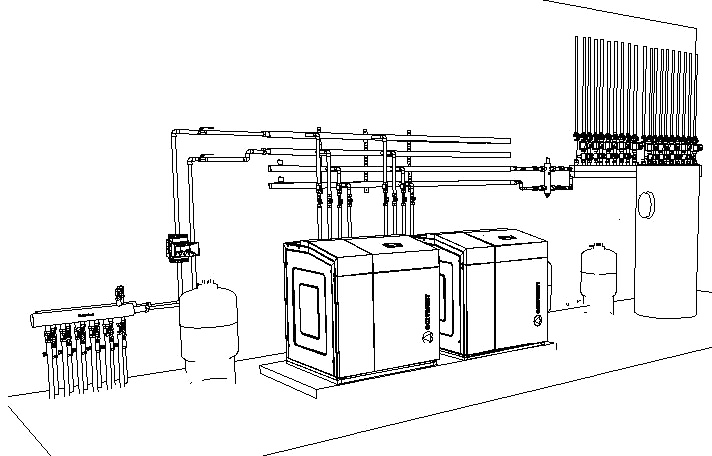

За извличане на необходимата топлина от земята има 30 вертикални сондажа на дълбочина 135 метра всеки. Системата има обща сондажна дължина от 4050 метра. Инсталацията се състои от 3 каскадни термопомпи вода-вода. Избран е Ecoforest инверторен модел ecoGEO HP3 с мощност в диапазон от 15-70 kW, поради отличната модулация. Пиковото потребление на енергия ще бъде в режим на отопление, изчислено при 205 000 W . Резервоарът за БГВ е 3000 л. (2 бр.) и буферен резервоарът само от 500 л.
Разпределението на отоплението и охлаждането ще бъде чрез лъчисто отопление/охлаждане. Всяка къща има хронотермостат в централно помещение, който ще действа на зонов вентил на входа на всяко жилище. Останалите стаи ще бъдат с монтирани електронни стайни термостати. Извършва се контрол на консумацията на енергия чрез електромери, които се монтират на входа на всяко жилище и изпращат данните за потреблението на администратор. Контролът на потреблението на битова гореща вода е чрез индивидуални топло-водомери, разположени на същото място.
